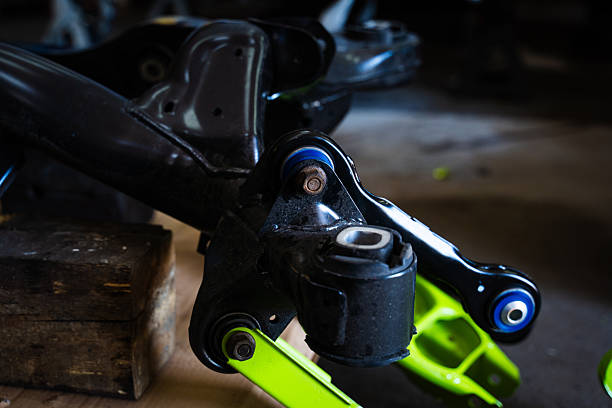

Ống lót tay điều khiển trong hoạt động thực tế của xe không phải chịu tải trọng tĩnh mà phải chịu các chu kỳ ứng suất động lặp đi lặp lại với tần số cao. Tải trọng theo chu kỳ này là nguyên nhân chính gây ra kiểu hư hỏng ống lót phổ biến nhất: hư hỏng do mỏi. Cơ chế vi mô của mỏi đã được xác nhận nhiều lần trong nhiều bài báo về cơ khí cao su và kỹ thuật ô tô. Về cốt lõi, nó phát sinh khi ứng suất cục bộ bên trong vật liệu liên tục vượt quá giới hạn độ giãn dài cuối cùng của chuỗi polyme cao su, cuối cùng gây ra sự tiến triển không thể đảo ngược từ các vết nứt vi mô đến hư hỏng vĩ mô.
Cao su, như một loại polymer đàn hồi nhớt, trải qua quá trình tách chuỗi, định hướng và giãn ra khi bị kéo căng. Khi ứng suất cục bộ vượt quá độ giãn dài cuối cùng của vật liệu—thường nằm trong khoảng 50–80% độ giãn dài khi đứt, tùy thuộc vào công thức—các chuỗi polyme sẽ bị trượt, phân mảnh hoặc rách cục bộ không thể đảo ngược. Những hư hỏng vi mô này ban đầu xuất hiện dưới dạng những khoảng trống nhỏ hoặc hạt nhân bị nứt. Trong các chu kỳ nén kéo lặp đi lặp lại, sự tập trung ứng suất ở đầu vết nứt càng thúc đẩy sự lan truyền vết nứt chậm vuông góc với hướng ứng suất chính. Mỗi chu kỳ tăng dần chiều dài vết nứt; một khi đã tích tụ đến mức tới hạn, các vết nứt vi mô sẽ kết hợp lại thành các vết nứt có thể nhìn thấy được về mặt vĩ mô, cuối cùng dẫn đến rách ống lót, mất liên kết hoặc mất hoàn toàn chức năng đàn hồi. Quá trình này tuân theo các định luật phát triển vết nứt mỏi cổ điển: tốc độ phát triển vết nứt tương quan với phạm vi hệ số cường độ ứng suất thông qua mối quan hệ định luật lũy thừa và độ giãn dài cực đại của vật liệu trực tiếp đặt ra ngưỡng bắt đầu vết nứt. Độ giãn dài thấp hơn hoặc không đều hơn dẫn đến tuổi thọ mỏi ngắn hơn.
Trong ứng dụng cụ thể của ống lót tay điều khiển, hiện tượng mỏi có mối tương quan chặt chẽ với phổ tải trọng phức tạp của chuyển động treo. Các tác động theo chiều dọc (ví dụ: vượt qua các gờ giảm tốc), lực vào cua ngang, lực nén theo chiều dọc (ví dụ: va vào ổ gà) và lực xoắn (xoay cánh tay trong khi đánh lái) đan xen vào nhau tạo thành hiện tượng mỏi đa trục. Ống lót cao su đặc thông thường trong những điều kiện này dễ bị “tập trung ứng suất ba trục” nhất ở khu vực trung tâm: lực nén-lực kéo lặp đi lặp lại làm cho sức căng bên trong cục bộ vượt quá giới hạn của vật liệu, tạo ra các vết nứt nhỏ bên trong, sau đó lan ra bên ngoài, hình thành các vết nứt bề mặt hình khuyên hoặc hướng tâm. Thử nghiệm cho thấy rằng trong phổ tải trọng đường điển hình (tương đương với 100.000–300.000 km sử dụng), tuổi thọ mỏi của ống lót cao su không được tối ưu hóa thường bị hạn chế bởi sự tích tụ hư hỏng vi mô bên trong—chứ không phải do mài mòn bề mặt.
Ống lót thủy lực thể hiện các chế độ hư hỏng mỏi độc đáo do cấu trúc khoang chất lỏng và tấm lỗ của chúng. Mặc dù chúng mang lại khả năng giảm chấn cao tần số thấp và độ cứng động thấp tần số cao thông qua dòng chất lỏng, nhưng chúng cũng đưa ra những ranh giới vật lý mới. Tấm lỗ - thường được làm bằng kim loại hoặc nhựa kỹ thuật - theo thời gian phải chịu các xung chất lỏng áp suất cao và lực ép lặp đi lặp lại do biến dạng cao su. Điều này có thể dẫn đến mòn cục bộ, biến dạng hoặc thậm chí là nứt vi mô trên tấm. Ở giai đoạn đầu, sự mài mòn làm cùn các cạnh lỗ, làm suy yếu tác dụng tiết lưu và gây ra sự xuống cấp của giảm xóc; trong trường hợp nghiêm trọng, tấm bị gãy hoặc dịch chuyển, dẫn đến rò rỉ chất lỏng. Ống lót ngay lập tức mất chức năng thủy lực và trở lại ống lót cao su tiêu chuẩn với tuổi thọ mỏi giảm mạnh. Các trường hợp thực tế cho thấy nhiều ống lót thủy lực của xe cao cấp phát triển tình trạng mòn tấm lỗ tiết lưu bất thường sau 80.000–120.000 km, bắt nguồn từ các thiết kế đánh giá thấp áp suất xung chất lỏng cực đại và nồng độ ứng suất cục bộ trong quá trình nén cao su—vượt quá giới hạn mỏi của vật liệu.
Một trường hợp điển hình khác là bộ phận chặn va đập (khối giới hạn) bị mòn bất thường. Ống lót tay điều khiển thường tích hợp một chốt chặn bằng cao su để hạn chế việc lắc tay quá mức và cung cấp khả năng giảm chấn ở giới hạn hành trình. Trong điều kiện phanh toàn tải hoặc địa hình khắc nghiệt, hệ thống phanh va chạm phải chịu lực nén cực cao. Tác động lặp đi lặp lại dễ gây ra hiện tượng mỏi do nén. Biến dạng nén cuối cùng của cao su thường thấp hơn nhiều so với độ giãn dài khi kéo của nó (chuỗi phân tử không thể sắp xếp lại tự do khi bị nén giống như khi bị kéo căng). Khi biến dạng nén cục bộ vượt quá 30–40%, hình thành các vết nứt nhỏ và xâm thực bên trong, sau đó lan truyền dưới tác dụng của tải trọng tuần hoàn dẫn đến nứt vỡ bề mặt hoặc đứt gãy từng đoạn. Trong nhiều hệ thống treo sau đa liên kết, điểm dừng va đập trở thành điểm hỏng hóc đầu tiên trong những điều kiện như vậy, gây ra va chạm giữa kim loại với kim loại, tiếng ồn và tình trạng mỏi tăng tốc ở các khu vực khác.
Ranh giới vật lý của độ bền được xác định cơ bản bởi ba yếu tố: độ giãn dài tối đa của vật liệu, ngưỡng phát triển vết nứt mỏi và tính đồng nhất phân bố ứng suất. Để vượt qua những giới hạn này, các thiết kế hiện đại thường áp dụng các chiến lược sau:
● Sử dụng phân tích phần tử hữu hạn (FEA) để dự đoán chính xác các đỉnh biến dạng cục bộ dưới tải trọng đa trục, đảm bảo biến dạng cực đại duy trì dưới 60% độ giãn dài cuối cùng của vật liệu;
● Tạo các hốc, rãnh khía hoặc hình học không đối xứng để đồng nhất ứng suất và tránh sự tập trung ba trục;
● Sử dụng các hợp chất cao su có độ giãn dài cao, độ trễ thấp (ví dụ: với các tác nhân liên kết silane hoặc chất độn nano để cải thiện tính đồng nhất của chuỗi);
● Tối ưu hóa hình dạng lỗ trong ống lót thủy lực (ví dụ: phi lê lớn hơn, lớp phủ chống mài mòn) để giảm tác động của xung;
● Áp dụng thiết kế có độ cứng tăng dần hoặc vật liệu tổng hợp polyurethane cho các điểm dừng va chạm để chia sẻ tải trọng nén cực lớn.
Xác thực thử nghiệm cho thấy những tối ưu hóa này có thể kéo dài tuổi thọ mỏi của ống lót lên 1–3 lần, thường đẩy tuổi thọ sử dụng từ 100.000 km lên hơn 250.000 km.
Cuối cùng, sự hư hỏng do mỏi của ống lót tay điều khiển không phải là ngẫu nhiên—đó là kết quả tất yếu của việc vật liệu đạt đến giới hạn vật lý của chúng dưới ứng suất động lặp đi lặp lại. Độ giãn dài tối đa, như một đặc tính nội tại của cao su, đặt ra ngưỡng bắt đầu hư hỏng vi mô, trong khi quang phổ tải trọng trong thế giới thực, thiết kế cấu trúc và công thức vật liệu sẽ xác định chung khi ngưỡng đó bị vi phạm. Hiểu được sự phát triển này—từ vi mô đến vĩ mô—cho phép các kỹ sư xác định ranh giới độ bền thực tế ở giai đoạn thiết kế, cho phép ống lót đạt đến tuổi thọ lý thuyết trong môi trường đường phức tạp, thay vì xuống cấp sớm. Chào mừng bạn đến đặt hàng Ống lót tay điều khiển VDI 7L0407182E!
