Ống lót tay điều khiển đóng một vai trò quan trọng trong hệ thống treo của xe. Chúng không chỉ là các đầu nối đàn hồi mà còn trực tiếp xác định quỹ đạo chuyển động của bánh xe so với thân xe, đường truyền tải trọng cũng như các đặc tính động học và đàn hồi tổng thể của xe. Do sự khác biệt về cách bố trí cấu trúc và mối quan hệ hình học, các loại hệ thống treo khác nhau khiến ống lót tay điều khiển chịu các tỷ lệ tải trọng dọc, ngang và thẳng đứng khác nhau đáng kể. Ngược lại, điều này đặt ra các yêu cầu thiết kế khác biệt rõ ràng về độ cứng xuyên tâm của ống lót, độ tuân thủ xoắn và thậm chí cả các đặc tính dọc trục. Biến thể này chính là lý do tại sao ống lót không phải là một kích cỡ phù hợp cho tất cả: các kỹ sư phải điều chỉnh đường cong độ cứng, đặc tính giảm xóc và hình học của ống lót cụ thể cho loại hệ thống treo để đạt được sự cân bằng tối ưu giữa khả năng xử lý, sự thoải mái khi lái xe và độ bền (Bạn cũng có thể liên hệ với chúng tôi để tìm hiểu thêm về Ống lót tay điều khiển VDI 6Q0407182.).

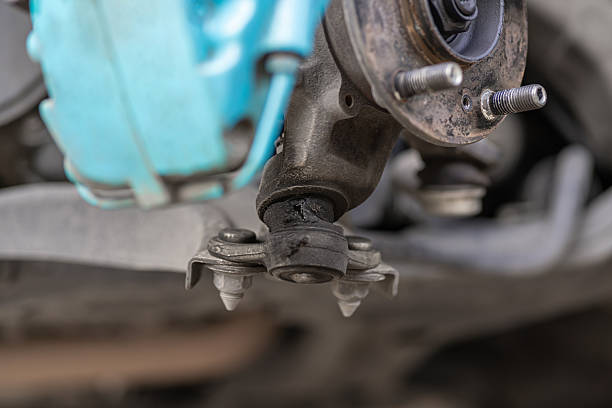

Hệ thống treo thanh chống MacPherson là hệ thống treo độc lập phổ biến nhất ở mức đầu vào, được sử dụng rộng rãi ở trục trước. Đặc điểm nổi bật của nó là một tay điều khiển phía dưới duy nhất (thường là hình chữ L hoặc A), với đầu trên được kết nối trực tiếp với thân và tay lái thông qua thanh chống giảm chấn có lò xo. Cấu hình này có nghĩa là ống lót tay điều khiển phía dưới phải đồng thời chịu phần lớn tải trọng dọc và ngang, cộng với một phần tải trọng thẳng đứng. Theo hướng dọc, lực phanh hoặc lực tăng tốc chủ yếu được truyền qua tay điều khiển phía dưới đến điểm lắp ống lót. Tải trọng theo chiều dọc thường chiếm 40–60% tổng tải trọng - tỷ lệ cao nhất - do không có cánh tay trên để chia sẻ gánh nặng. Do đó, ống lót phải có đủ độ tuân thủ theo chiều dọc để hấp thụ các tác động trên đường nhưng tránh biến dạng quá mức có thể gây ra những thay đổi về chân đế không kiểm soát được. Theo hướng ngang, lực vào cua được chia sẻ giữa tay đòn phía dưới và thanh chống lật, làm cho độ cứng hướng tâm trở nên quan trọng: cần có độ cứng hướng tâm cao hơn để chống lại sự dịch chuyển ngang, duy trì góc khum ổn định và ngăn thân xe bị lật hoặc thiếu lái quá mức. Tuy nhiên, tải trọng thẳng đứng tương đối thấp do chúng chủ yếu chịu bởi thanh chống; ở đây, ống lót có mức độ tuân thủ xoắn để phù hợp với chuyển động nảy/bật lại và chuyển động quay của bánh xe trong quá trình đánh lái. Độ cứng xuyên tâm quá mức làm ảnh hưởng đến sự thoải mái; độ cứng xoắn quá cao làm tăng các vấn đề về NVH. Do đó, ống lót tay điều khiển MacPherson thường được thiết kế với độ cứng hướng tâm cao hơn đáng kể so với độ cứng xoắn—thường theo hệ số từ 5 đến 10 hoặc hơn—nhấn mạnh độ cứng hướng tâm để mang lại độ ổn định khi xử lý cơ bản trong khi tinh chỉnh độ tuân thủ xoắn thông qua cấu trúc thủy lực hoặc khoang để tăng cường khả năng cách ly rung.
Hệ thống treo xương đòn kép thể hiện giải pháp cổ điển có hiệu suất cao hơn, được sử dụng trên cả trục trước và trục sau. Nó có cánh tay chữ A trên và dưới, tạo thành hình học gần như bình hành. Cách bố trí này cho phép phân bổ tải trọng cân bằng hơn: tải trọng dọc (từ phanh/tăng tốc) chủ yếu được xử lý bởi tay dưới, nhưng tay trên cũng chia sẻ một phần tải, giảm tỷ lệ theo chiều dọc xuống 30–40%—thấp hơn nhiều so với trong MacPherson. Tải trọng bên được chống lại một cách hiệu quả bởi cả hai cánh tay, phân bổ lực vào cua đều và dẫn đến tải trọng ngang trên mỗi ống lót thấp hơn. Tải trọng thẳng đứng được chia sẻ tương tự giữa cánh tay trên và cánh tay dưới, dẫn đến lực căng đồng đều hơn. Ưu điểm chính của hình học này là khả năng điều khiển chuyển động bánh xe chính xác, làm tăng đáng kể nhu cầu tuân thủ xoắn: cả hai cánh tay phải cho phép xoắn góc đáng kể trong quá trình di chuyển của bánh xe để đạt được chuyển động song song lý tưởng và độ khum được kiểm soát. Trong khi đó, độ cứng xuyên tâm phải duy trì ở mức cao vừa phải để tránh biến dạng đàn hồi quá mức do làm xáo trộn các thông số căn chỉnh. Do đó, ống lót xương đòn kép được đặc trưng bởi độ cứng xoắn thấp hơn so với độ cứng xuyên tâm — thường là tỷ lệ 1: 1 đến 1: 3 — và thường sử dụng thiết kế không đối xứng hoặc ống lót thủy lực để làm dịu hơn phản ứng xoắn trong khi tăng cường độ cứng xuyên tâm để ổn định ngang. Điều này mang lại hiệu suất vượt trội khi lái xe khắc nghiệt: kiểm soát độ lăn tốt hơn, hành vi uốn cong/mũi ổn định hơn—nhưng cũng yêu cầu khả năng chống mỏi cao hơn và các đặc tính động chính xác từ ống lót.
Hệ thống treo đa liên kết là cấu trúc hệ thống treo độc lập linh hoạt và phức tạp nhất, thường sử dụng ba đến năm liên kết riêng biệt ở trục sau (và đôi khi là cấu hình hybrid ở phía trước). Nó gán các mức độ tự do khác nhau cho các liên kết chuyên dụng—bao gồm cánh tay điều khiển trên, cánh tay điều khiển phía dưới, cánh tay kéo, v.v.—đạt được đường dẫn tải có tính tách rời cao. Tải trọng dọc thường được quản lý bằng tay kéo hoặc tay dọc chuyên dụng, do đó, phần tải trọng dọc của ống lót tay điều khiển là thấp nhất—thường dưới 20–30%—nhờ sự chuyển hướng tải của các bộ phận độc lập. Tải trọng bên được phân bổ trên nhiều liên kết ngang, với mỗi ống lót chỉ chịu các lực bên cục bộ, dẫn đến tỷ lệ tải riêng lẻ thậm chí còn thấp hơn. Tải trọng thẳng đứng cũng được chia sẻ tương tự giữa nhiều điểm lắp đặt, giữ cho ứng suất cực đại ở mức thấp. Khả năng tách rời chức năng ở mức độ cao này cho phép mỗi ống lót tay điều khiển đóng vai trò chuyên môn cao: một số vị trí (ví dụ: ống lót tay đòn phía trước hoặc ống lót tay đòn sau) ưu tiên độ cứng xuyên tâm để chống lại các cú sốc ngang/dọc và duy trì độ chính xác hình học; những loại khác (ví dụ: ống lót liên kết cánh tay trên hoặc điều khiển bằng ngón chân) yêu cầu độ tuân thủ xoắn cực kỳ cao để cho phép bánh xe xoắn tự nhiên và thay đổi chân trong khi nảy, tạo ra hiệu ứng "tay lái phía sau thụ động". Tỷ lệ độ cứng hướng tâm và độ cứng xoắn trong các hệ thống đa liên kết thay đổi đáng kể theo chức năng liên kết - một số ưu tiên độ cứng hướng tâm cao, một số khác lại chiếm ưu thế ở độ linh hoạt xoắn. Cách tiếp cận “theo vai trò cụ thể” này mang lại cho hệ thống treo đa liên kết một phạm vi điều chỉnh đặc biệt rộng giữa sự thoải mái và khả năng xử lý, nhưng điều đó cũng có nghĩa là thiết kế ống lót phải được tùy chỉnh cao: ống lót ở các vị trí khác nhau trên cùng một chiếc xe có thể khác nhau đáng kể—ngay cả về thành phần vật liệu và cấu trúc bên trong.
Hệ thống treo MacPherson buộc ống lót tay điều khiển hoạt động như một “công cụ đa năng”, với tỷ trọng tải dọc và hướng tâm cao, phụ thuộc nhiều vào độ cứng hướng tâm để có độ ổn định cơ bản; xương đòn kép làm giảm gánh nặng của ống lót thông qua việc chia sẻ tải trọng hai cánh tay đòn, chú trọng nhiều hơn đến việc tuân thủ xoắn để có được động học chính xác; đa liên kết phân cấp hoàn toàn tải trọng, gán cho mỗi ống lót một chức năng chuyên biệt trong đó nhu cầu hướng tâm hoặc xoắn thay đổi tùy theo vị trí. Sự khác biệt cơ bản về tải trọng và yêu cầu chức năng này giải thích trực tiếp tại sao ống lót không phải là bộ phận chung có thể hoán đổi cho nhau. Các kỹ sư phải chọn hoặc thiết kế từng ống lót dựa trên hình dạng hệ thống treo cụ thể, phổ tải trọng và các mục tiêu hiệu suất — quyết định xem có nên ưu tiên độ cứng xuyên tâm (đối với khả năng chống lăn và duy trì căn chỉnh), tuân thủ xoắn (để lọc rung và khớp nối) hay thỏa hiệp cân bằng — để cùng một mô hình ống lót có thể thể hiện “các đặc tính” hoàn toàn khác nhau khi được lắp đặt trong các kiến trúc hệ thống treo khác nhau. Chào mừng bạn đến đặt hàng Ống lót tay điều khiển VDI 6Q0407182!
